天文光學天文望遠鏡是現代天文學研究的主要儀器，是推動天文學發展的主要手段。光學天文望遠鏡通過大口徑光學係統，收集和彙聚來自天體的光線，能探測到極遙遠、極暗弱的天體并能放大天體的視角，區分密近的天體，觀測面天體的細節。

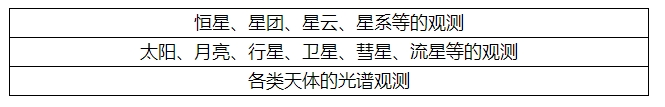

應用領域如錶格所示：

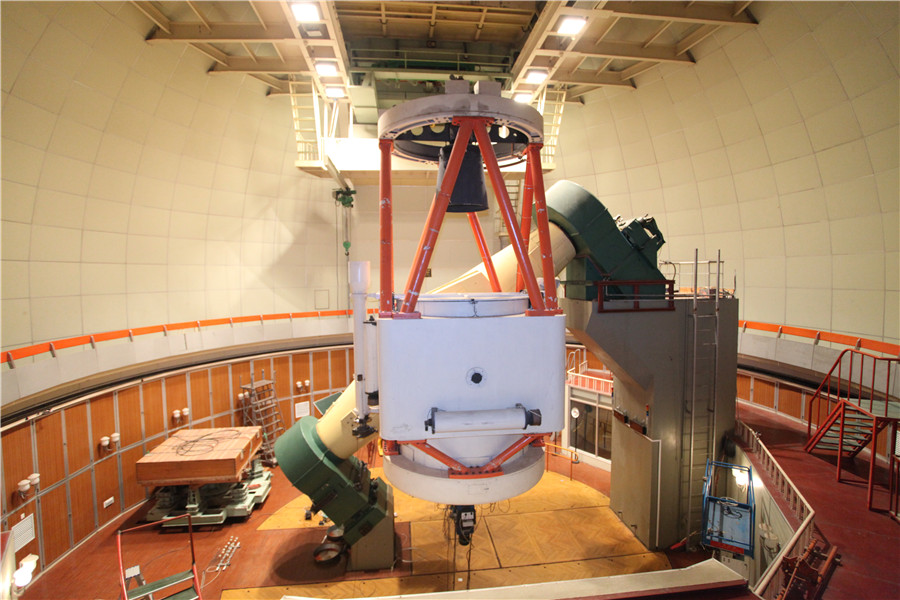

主要技術指標： 有效口徑2.16米，設置卡塞格林焦點、折軸焦點和主焦點3個焦點。 卡焦焦比F/9， 視場53′，在365nm-1400nm波段內，彌散斑小于0.32″； 折軸焦點焦比F/45，采用蘇定強院士獨創的共用副鏡+中繼鏡方案，同時消除球差和彗差，視場5′，最佳焦面半徑2497毫米，邊緣像斑直徑小于0.034″； 主焦焦比F/3，視場50′，像斑直徑小于0.82″； 機架為英國式赤道裝置，赤經軸采用流體靜壓支承，桁架式鏡筒； 采用齒輪副傳動係統，力矩電機驅動，配備自動控製係統、光電導星係統； 配備OMR卡焦低色散光譜儀、高分辨率光纖光譜儀（HRS）和北京暗天體攝譜成像儀（BFOSC）等多種光譜儀、CCD等終端設備。 該望遠鏡的控製係統和觀測終端經過多次升級，目前仍是我國最重要的精測望遠鏡之一。
查看更多

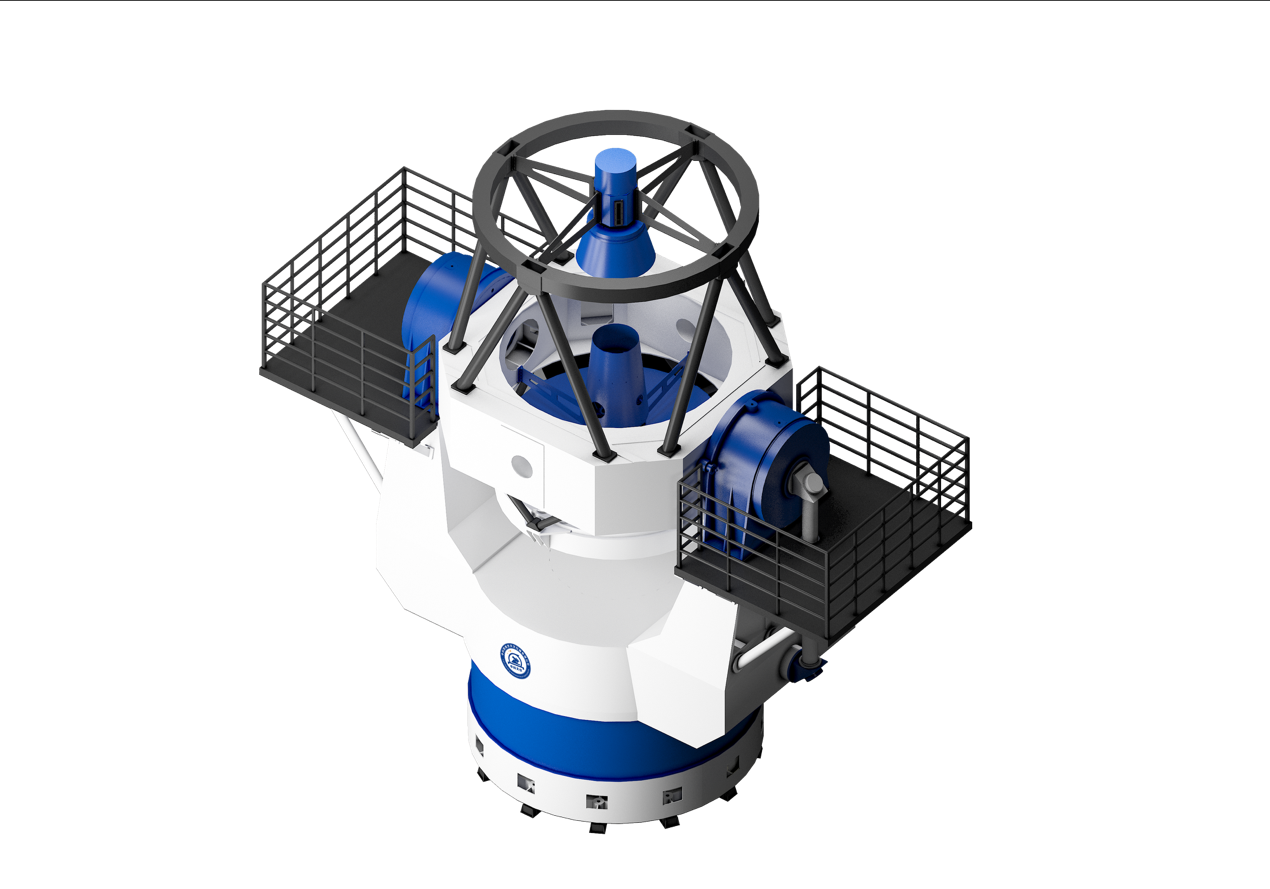

主要技術指標： 有效口徑2.5米，設置耐焦、COUDE焦點及兩個折軸焦點共四個焦點； 係統焦比F/8.2，四個焦點統一采用F/8.2係統焦比，覆蓋350nm～2500nm波段，視場Φ28mm，彌散斑半徑4.6微米，80%能量集中度≤0.4″； 耐焦焦比F/8.2，用于高精度天文成像，視場15′×15′，改正鏡組校正軸外像差及色差，80%能量集中度≤0.4″，最大RMS半徑1.75μm； COUDE焦點焦比F/8.2，用于激光測距，通過折軸鏡切換至庫德房，光束縮束倍率208.33倍，激光發射偏差≤0.4″，接收偏差≤9″，監測成像光路焦比F/16，焦距40000mm； 折軸焦點焦比F/8.2，共兩個，分別用于天體成像和預留擴展，視場為±0.5′，圖像斑直徑小于0.034″； 機架為地平式赤道裝置，高度軸轉動範圍10°~85°，方位軸轉動範圍±270°，最大跟蹤速度4°/s，重復指向精度優于1″； 配備高精度天文成像設備及激光測距設備，具備高分辨率光纖光譜儀（HRS）、CCD成像係統及月面監測成像光路，支持多終端快速切換和穩定定位； 控製係統為自研ARM處理器的伺服控製闆，具有一鍵自動觀測和誤差分析校正功能。長期觀測後可形成數據庫文件以提高指向精度和穩定性。
查看更多

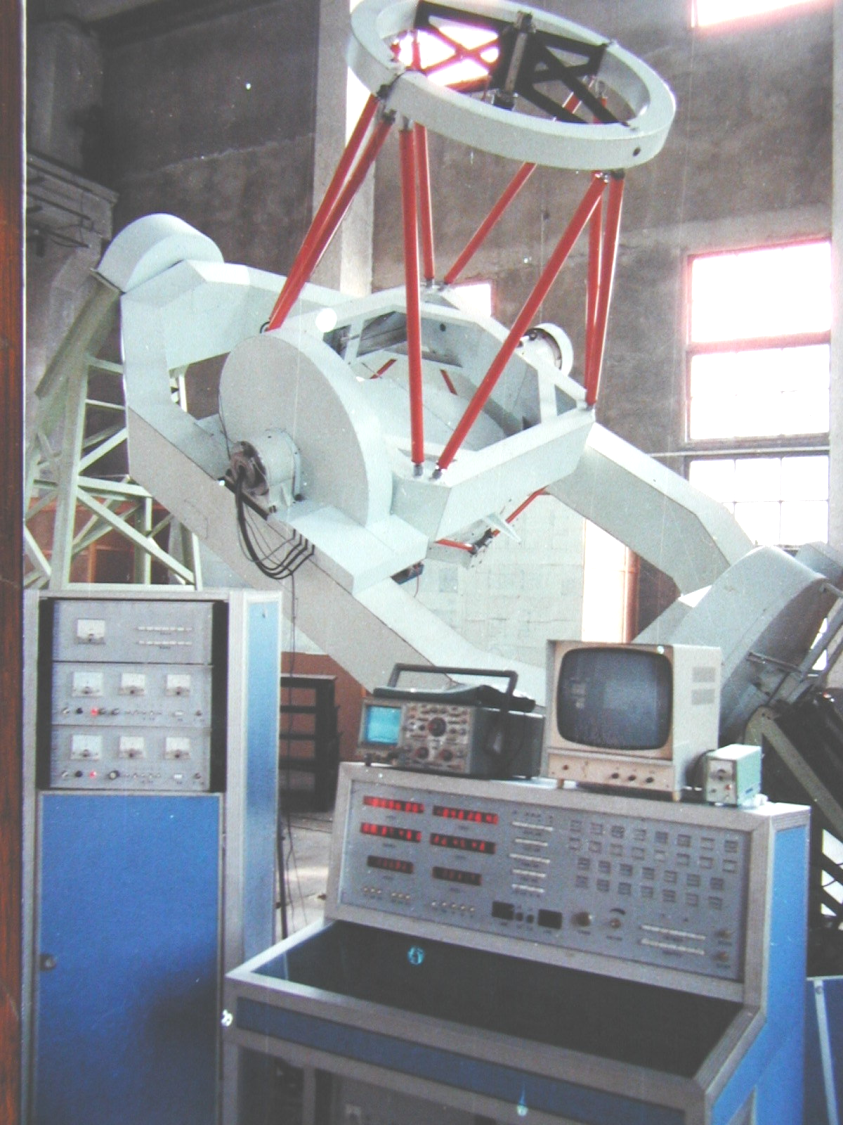

主要技術指標： 光學係統：施密特型，主鏡為球面反射鏡，口徑1.2米；改正鏡口徑1.04米； 焦距：1.8米； 視場：2°×2°； 探測器：配備4k×4k高靈敏度CCD探測係統，采用冷凍機冷卻技術，工作溫度為-103.4℃，具備漂移掃描功能。
查看更多
主要技術指標： 有效通光口徑1010毫米，采用施密特主焦點式結構，包含施密特改正闆、球面主鏡和三片透鏡組，焦比F/2.07，優質像質視場5°×5°，波段覆蓋400nm~700nm，全視場80%能量集中于1.6角秒內；係統效率達61.1%（包含遮擋，不含相機芯片），視場中心相對照度優于92%，邊緣相對照度＞50%，全視場畸變＜1%，MTF@50LP/mm達到0.3以上； 主鏡口徑1260毫米，采用球面設計，支撐方式為18點浮動翹闆軸向支撐+12點重錘杠桿徑向支撐，面形精度RMS優于λ/35；施密特改正闆為4次非球面，口徑1010毫米，RMS優于λ/20，搭配H-K9L與H-FK61玻璃材料透鏡組，像斑直徑優于21μm，滿足時域巡天觀測需求； 機架為赤道式二維直驅轉臺結構，赤經軸采用整料鍛件+雙軸承支撐，赤緯軸與鏡筒一體連接，整機頻率一階模態39.7Hz，鏡筒結構穩定；采用力矩電機J850LYX21（赤經）與J500LYX20（赤緯）驅動，均配備雷尼紹φ417毫米絕對式圓光栅編碼器實現高精度反饋； 具備±90°赤緯、±180°赤經指向能力，指向精度RMS優于5角秒，跟蹤精度在恒星模式下RMS≤0.3角秒，非恒星模式下RMS≤1.0角秒；赤經赤緯最大指向速度≥3°/s，加速度≥1°/s²，最大指向加速度≥2°/s²； 相機組件配備五維調節機構與電動調焦單元，支持±0.546mm範圍溫度補償，分辨率達0.1μm，配合可切換濾光片機構實現三色分時凝視成像；整機工作溫度範圍-30℃~+30℃，鏡筒熱變形控製良好，像質通過自動調焦可恢復至標稱狀態。
查看更多

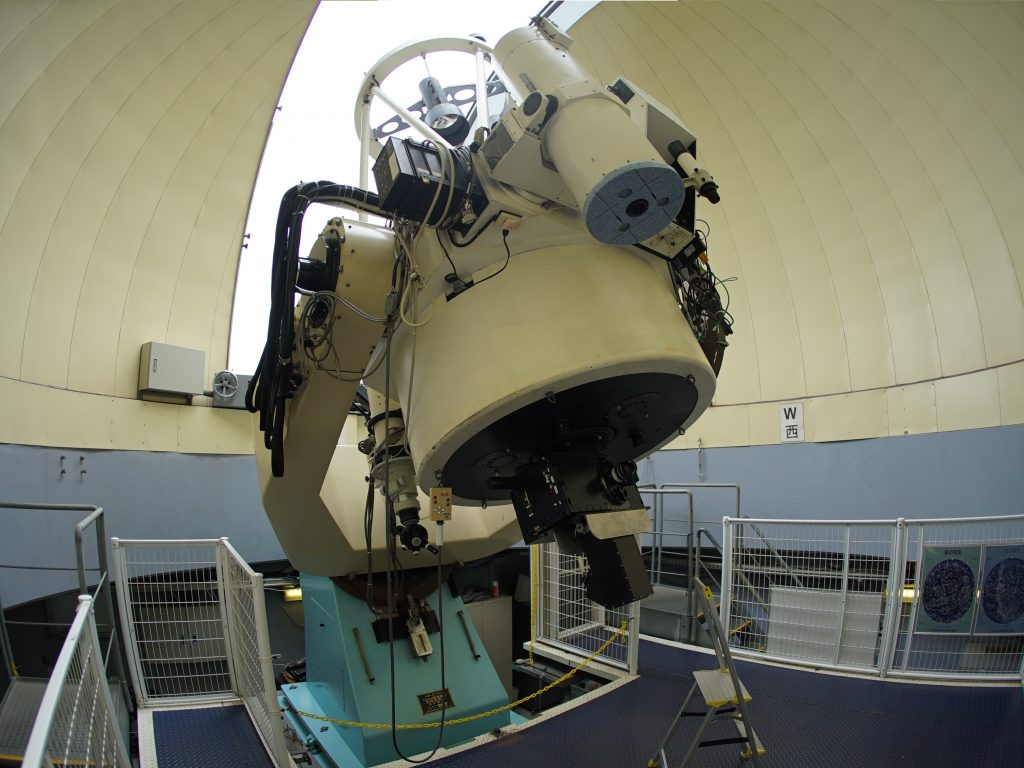

產品明細： 望遠鏡主鏡口徑1.01米，焦比2.8，卡氏焦比12，還有五個折軸卡氏焦點，可電動轉換，主鏡筒外有口徑25厘米的卡氏輔助望遠鏡，它可以電動作赤經，赤緯6°範圍的精密轉動。
